It's Christmas, and for that we build: A portable single lever paddle.

Всё чаще встречаются статьи, в которых НАМы описывают свои самоделки, детали которых напечатаны с помощью 3D-принтера. Чертежи и файлы, как правило, выкладываются затем на специализированные сайты для общего пользования. Вот одна из таких самоделок.

https://old.reddit.com/r/amateurradio/comments/a74925/its_christmas_and_for_that_we_build_a_portable/

К Рождеству мы строим переносной однорычажный ключ

by KZ4IG

Мне нужен был однорычажный ключ. Ямбический ключ не для меня, и я хотел что-то вроде того, что делал Palm. К сожалению, Palm-а больше нет, и их ключи трудно найти.

Гораздо проще найти 3D-принтер. Так что я напечатал этот ключ сам.

Результат: напечатанный на 3D-принтере, однорычажный ключ с двумя керамическими подшипниками (электрическая часть пока еще экспериментальная). Размер 24х15х80мм.

Вид сверху. Эти винты M4 позднее будут заменены на что-то более разумное.

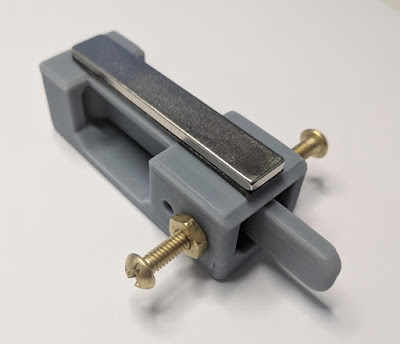

Нижняя сторона, с неодимовым магнитом. Этот ключик никуда не денется, если его прикрепить к стальной поверхности.

Весь ключ состоит из 3-х частей: основание, рычаг и верхняя крышка.

Внутренняя часть со снятой верхней крышкой. Видны верхний подшипник, 2 пружины и центральная контактная пластина. Как я уже сказал, электрика еще не окончательная.

Присмотритесь к верхнему подшипнику - ось напечатана на основание.

Все разобрано. Видна контактная пластина и нижний подшипник.

А пока жду кое-каких деталей с Ebay, затем буду улучшать электрику. В конечном варианте планирую установить встроенный 3,5-мм стереоразъем для подключения.

-------

Из ответов на вопросы:

Материал - стандартная серая смола, которую обычно используют люди для миниатюр и небольших моделей. Она печатается очень точно, но может быть немного хрупкой.

Для прототипа без использования в реальных условиях это нормально. Но как только получу заказанное, я переключусь на более прочный материал, похожий на ABS. Тогда проведу испытание на прочность, просто чтобы увидеть, что  может выдержать этот материал.

Окончательный результат будет с соответствующим сочетанием материалов и, вероятно, другого цвета.

Если считать только чистую стоимость материала для одного отпечатка, то я был бы удивлен, если бы его стоимость превысила 5 долларов.
Керамические подшипники около 9 долларов за пару.

Пружинки от держателя для батареек ААА.

Если вы посчитаете инструменты (принтер, программное обеспечение и т. д.), а также часы, потраченные на дизайн и на то, чтобы заставить принтер делать то, что я хочу, то сумма получится значительно больше ;)

Затраченный материал составляет около 25 долларов в смоле и целое ведро, полное тестовых отпечатков.

Как только у меня не будет никаких изменений, я добавлю STL в Thingiverse.
